PROVOZNÍ PRINCIP
Kazety zůstávají zavodněné
Udržování filtrační náplně v kapalině omezuje vznik vysychajících rozhraní. Aktivní průchod podporuje využití kapacity kazet.
BEKO TECHNOLOGIES · QWIK-PURE
Separátory kondenzátu QWIK‑PURE
Oddělení oleje z odvedeného kondenzátu. Pasivní QWIK-PURE 10 nebo aktivní modely 15–90.

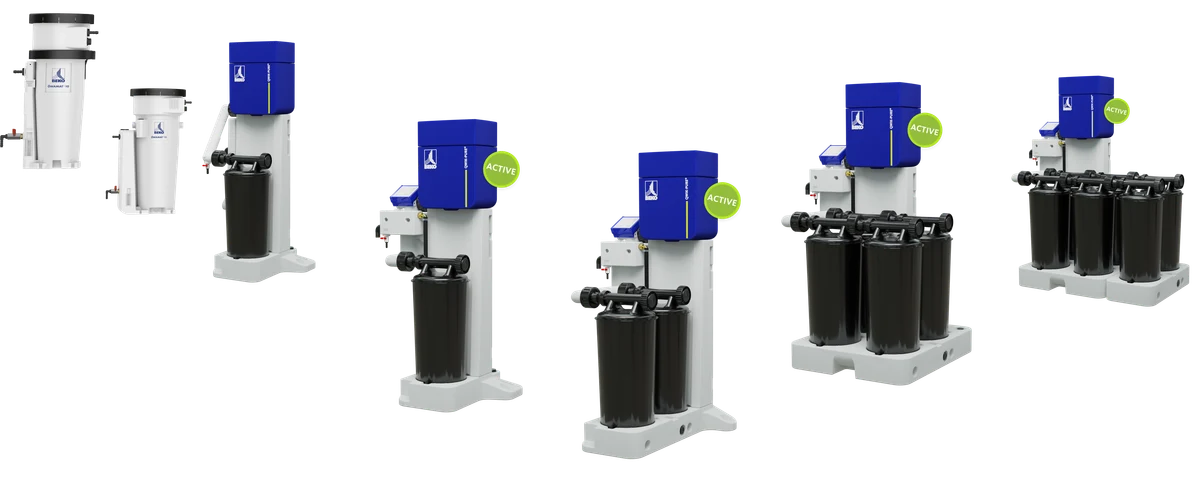

Přehled modelů QWIK-PURE
Model 10 pracuje gravitačně. Modely 15–90 podporují průchod kondenzátu impulzy vzduchu a potřebují napájení i řídicí vzduch.
| Model | Princip | Max. množství kondenzátu |
|---|---|---|
| QWIK-PURE 10 | Pasivní / gravitační | 12 l/h |
| QWIK-PURE 15 | Aktivní | 19 l/h |
| QWIK-PURE 30 | Aktivní | 38 l/h |
| QWIK-PURE 60 | Aktivní | 76 l/h |
| QWIK-PURE 90 | Aktivní | 114 l/h |
Jde o katalogové maximální hodnoty za podmínek výrobce, nikoli průtok stlačeného vzduchu. Skutečnou velikost a interval výměny kazet určují také množství oleje, jeho typ a vlastnosti směsi.
Potřebujete vědět více?
Principy, parametry a doporučení si otevřete podle potřeby.
Co QWIK-PURE dělá
QWIK-PURE patří do systému odvedeného kondenzátu. Není to odlučovač vody v tlakovém potrubí ani filtr olejových par. Směs vody a oleje zpracovává ve filtračních kazetách.
- 01
Sběr odvedeného kondenzátu
Kapalina přichází od správně zapojených odvaděčů. Návrh přívodů musí respektovat odvětrání, tlakové poměry a dovolené zatížení zařízení.
- 02
Průchod přes filtrační kazety
Filtrační náplň zachycuje olej. U aktivních modelů průchod podporují impulzy stlačeného vzduchu, nikoli jen gravitační výška kapaliny.
- 03
Kontrola výstupní vody
Stav zařízení a servisní indikace nenahrazují posouzení výstupní vody. Její další použití či vypouštění se řídí skutečnými parametry a podmínkami daného místa.
- 04
Výměna nasycených kazet
Uzavřená kazetová konstrukce omezuje kontakt obsluhy s olejnatou náplní. Použité kazety a zachycené nečistoty se předávají k odpovídajícímu nakládání.
Řízený průchod místo samotné gravitace
Aktivní QWIK-PURE 15, 30, 60 a 90 používají stlačený vzduch pro podporu průchodu kapaliny předfiltrační a hlavní kazetou. Systém tak pracuje jinak než čistě statický olej-vodní separátor.
ŘÍZENÍ
FRC a servisní dohled
Řídicí jednotka poskytuje informace o stavu a servisní potřebě. Aktivní provedení umožňují napojení přes Modbus; místní bezdrátový servisní přístup není automaticky cloudový monitoring.
KAPACITA
Modulární rozšíření
Rodina využívá modulární koncepci a sjednocené kazety. Rozšíření stanice se řeší odpovídající přestavbou sestavy; model 10 lze pomocí určeného rozšíření změnit na aktivní 15.
Ne každá olejová emulze se chová stejně
Před návrhem potřebujeme znát kompresorový olej, možné směšování kondenzátů i charakter kapaliny. Zařízení určené pro separovatelné směsi nelze automaticky doporučit pro stabilní emulzi.
OLEJ A EMULZE
Prověřit vstupní směs
Silně stabilizované emulze, změna oleje nebo cizorodé chemikálie mohou vyžadovat jiný způsob zpracování. QWIK-PURE neprezentujeme jako univerzální rozbíječ všech emulzí.
VÝSTUPNÍ VODA
Ověřit podmínky vypouštění
Instalace separátoru sama o sobě nepovoluje vypouštění do kanalizace. Rozhodují podmínky provozovatele, místní pravidla a ověřená kvalita vody.
ÚDRŽBA
Naplánovat spotřební materiál
Dohodneme kontrolu, servisní dostupnost a výměny kazet. Samotná čirá barva kapaliny není spolehlivým důkazem dostatečně nízkého obsahu oleje.
Jsou všechny modely QWIK-PURE aktivní?
Ne. QWIK-PURE 10 je pasivní gravitační model. QWIK-PURE 15, 30, 60 a 90 jsou aktivní a potřebují napájení i přívod řídicího vzduchu.
Lze separátor vybrat jen podle výkonu kompresoru v kW?
Ne. Množství kondenzátu závisí na objemu nasátého vzduchu, vlhkosti, teplotách a režimu zatížení. Výběr ovlivňuje také podíl oleje a chování směsi. Výkon motoru je jen pomocný vstup.
Stačí servisní indikace jako doklad kvality výstupní vody?
Ne. Indikace pomáhá obsluze plánovat servis, ale nenahrazuje požadovanou kontrolu nebo rozbor. Režim kontroly se stanoví podle aplikace a podmínek nakládání s vodou.
Může QWIK-PURE nahradit odvaděče BEKOMAT?
Ne. BEKOMAT odvádí kapalinu z tlakové části systému. QWIK-PURE následně zpracovává již odvedený olejnatý kondenzát.
