Kondenzační sušičky pro běžnou výrobu. Adsorpční pro nízký rosný bod a náročné procesy.
Pro běžné vnitřní rozvody. Jednotlivé řady se liší konstrukcí a řízením chladicího výkonu.

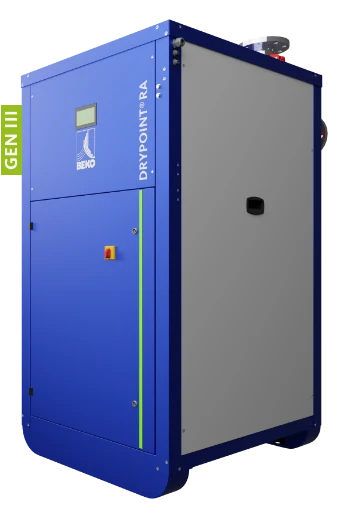

Průmyslové chladicí sušení s integrovaným odvaděčem BEKOMAT.
Průmyslová chladicí řada s integrovaným odvaděčem BEKOMAT. Konstrukce výměníku a řízení chladicího okruhu směřují ke stabilnímu sušení a omezení tlakové ztráty.

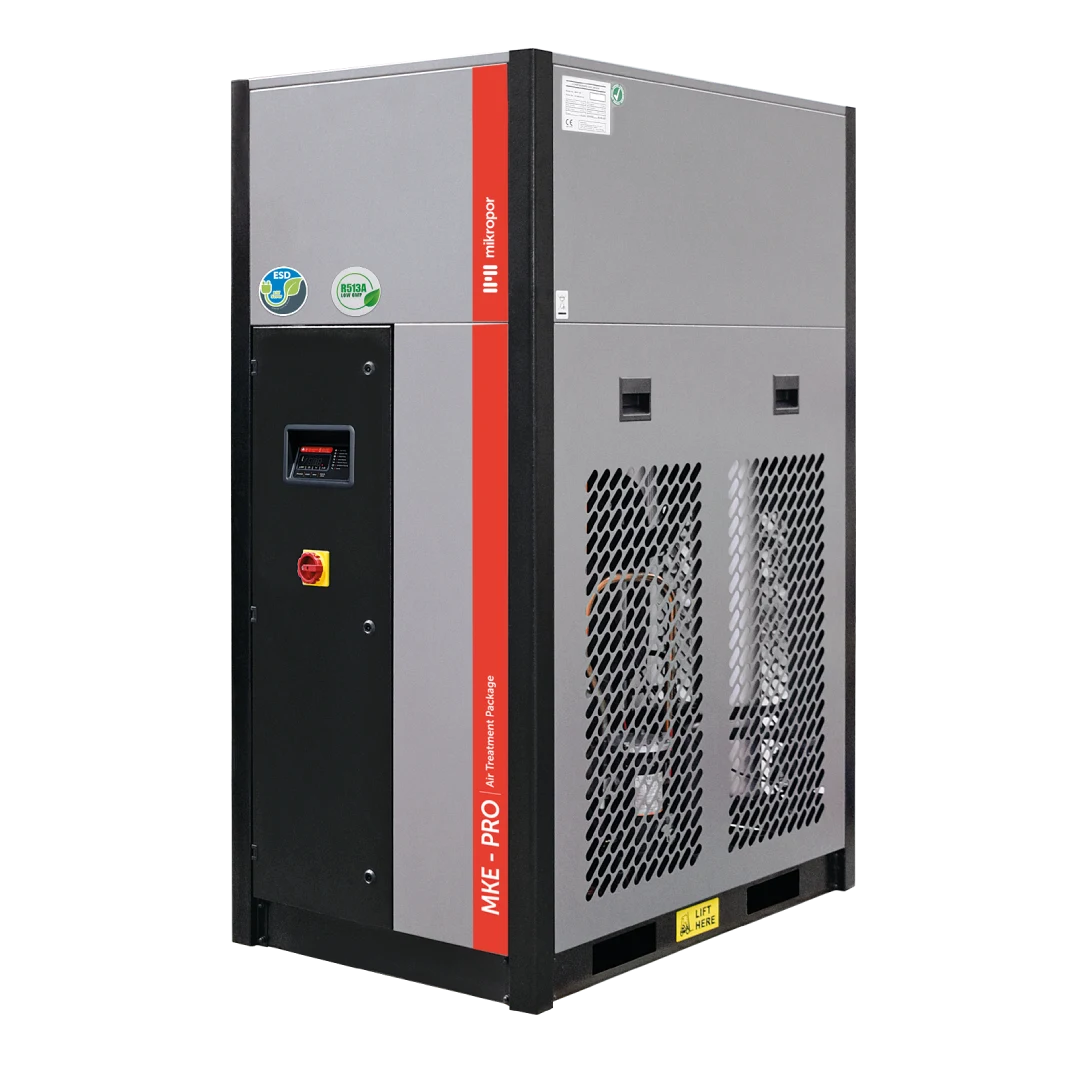

MKE s necyklickým řízením, MKE-PRO s digitálním cyklováním.
MKE je necyklická řada. MKE-PRO využívá digitální cyklické řízení. Obě rodiny pracují s integrovanou filtrací; PRO dává smysl porovnat při proměnlivém zatížení.

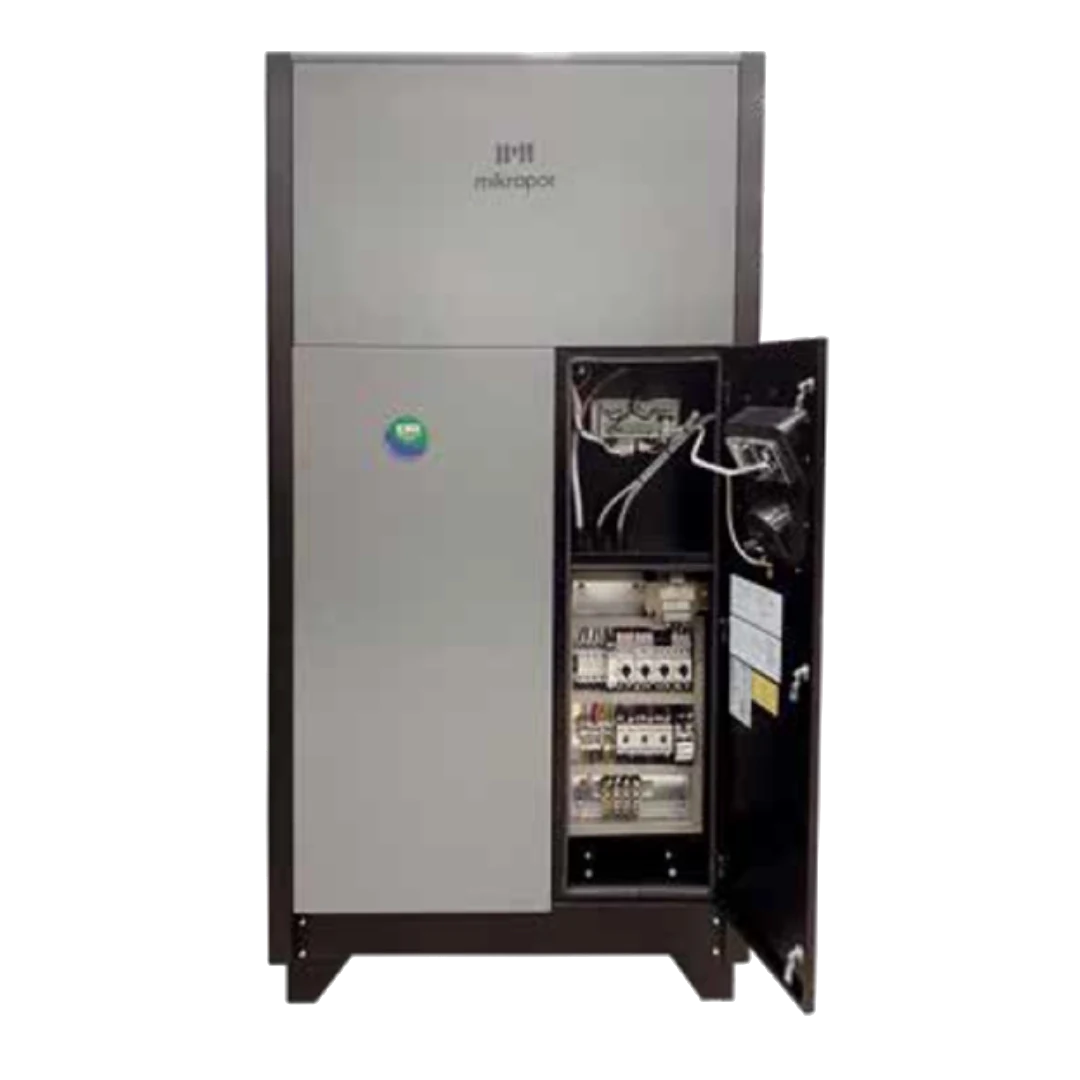

Cyklické sušení s tepelnou akumulací. Výrobce uvádí PDP ≤ +5 °C.
Cyklické kondenzační sušičky s tepelnou akumulací. Uložený chlad pomáhá překlenout období menšího odběru bez nepřetržitého chodu chladicího kompresoru.

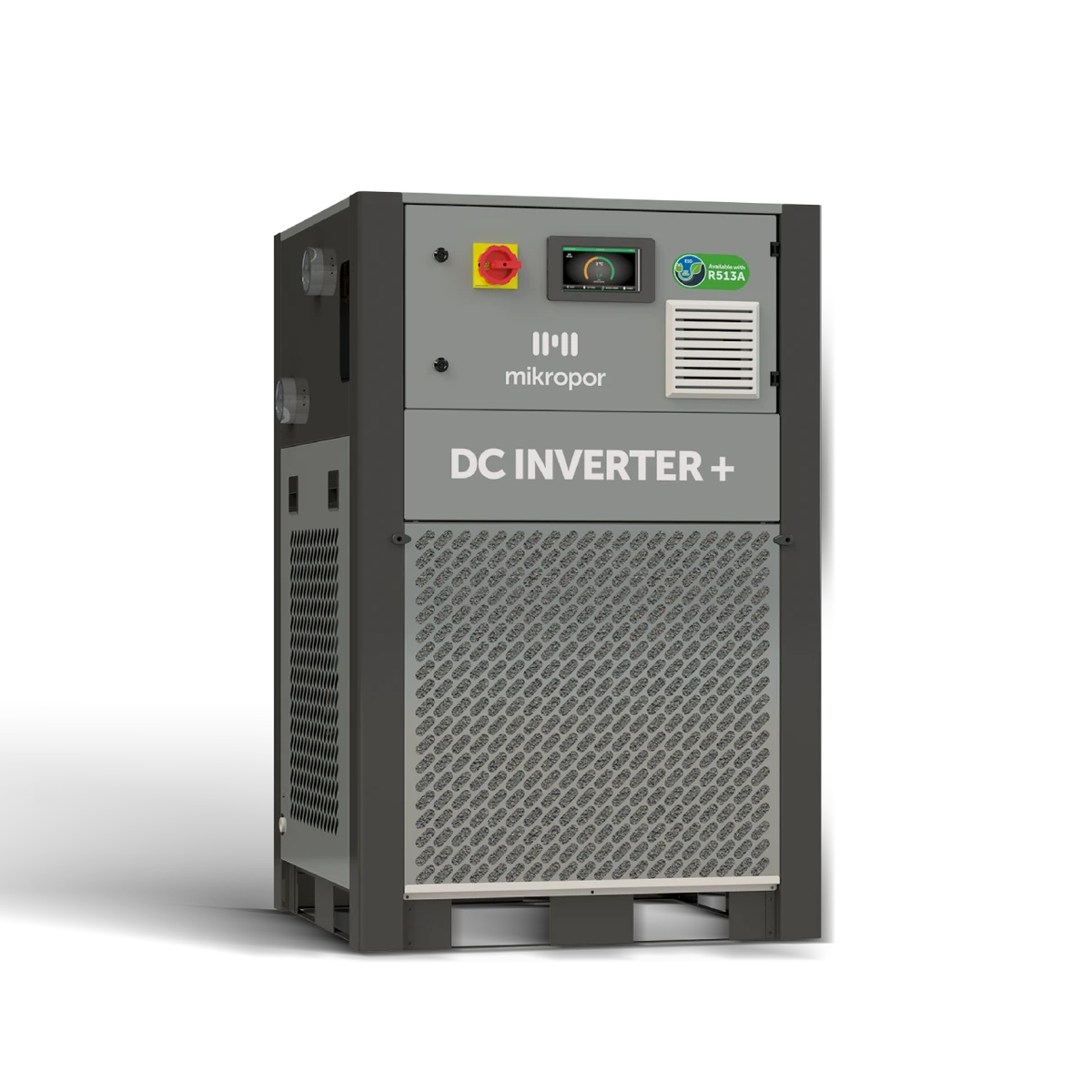

Proměnné otáčky chladicího kompresoru pro měnící se zatížení.
Řada s proměnnými otáčkami chladicího kompresoru. Chladicí výkon přizpůsobuje zatížení — přínos posuzujeme podle skutečného průběhu spotřeby, ne jen maximálního průtoku.

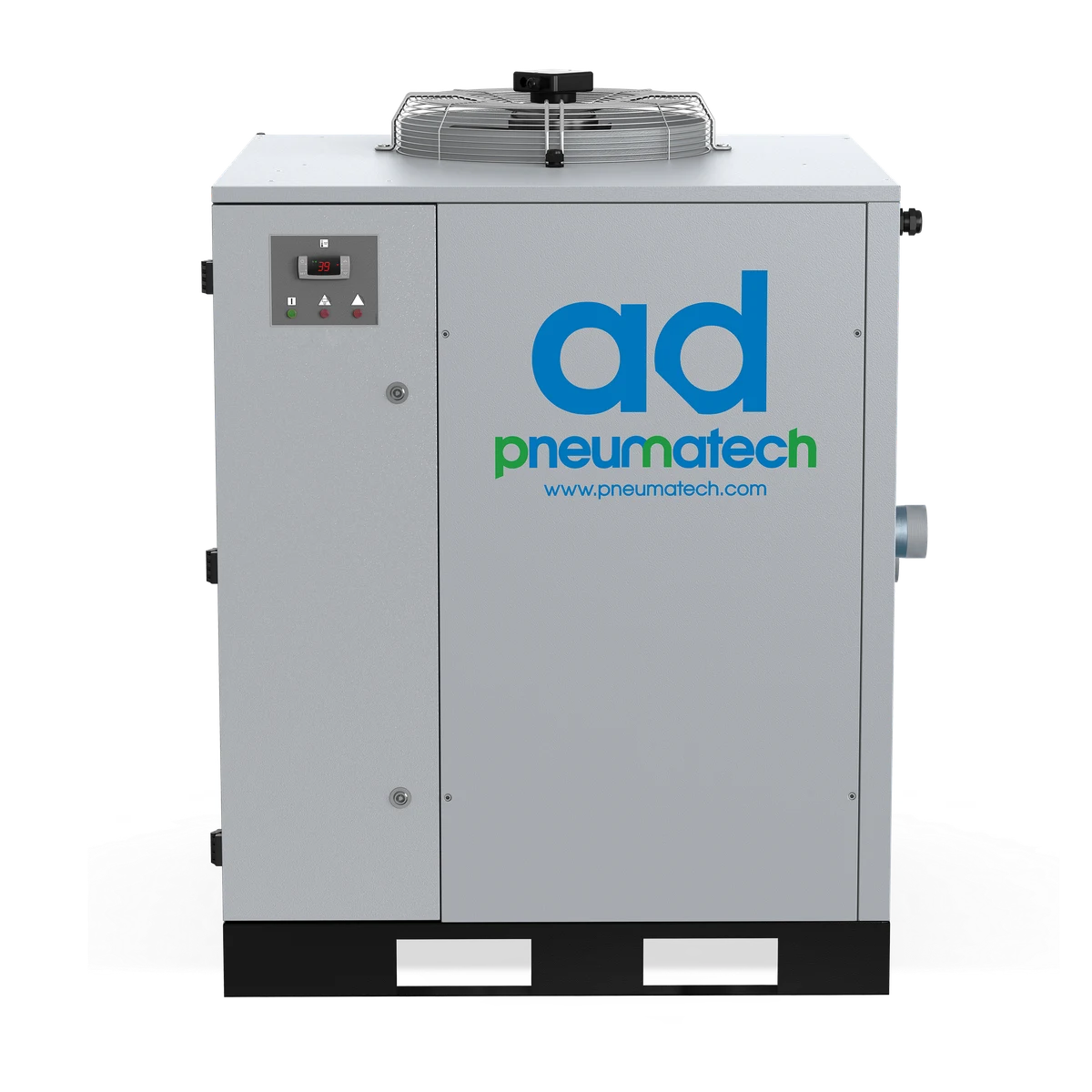

Necyklická kondenzační řada pro běžné průmyslové použití.
Necyklické chladicí sušičky pro běžné průmyslové použití. Regulace obtokem horkého plynu pomáhá udržet funkci také při nízkém zatížení.

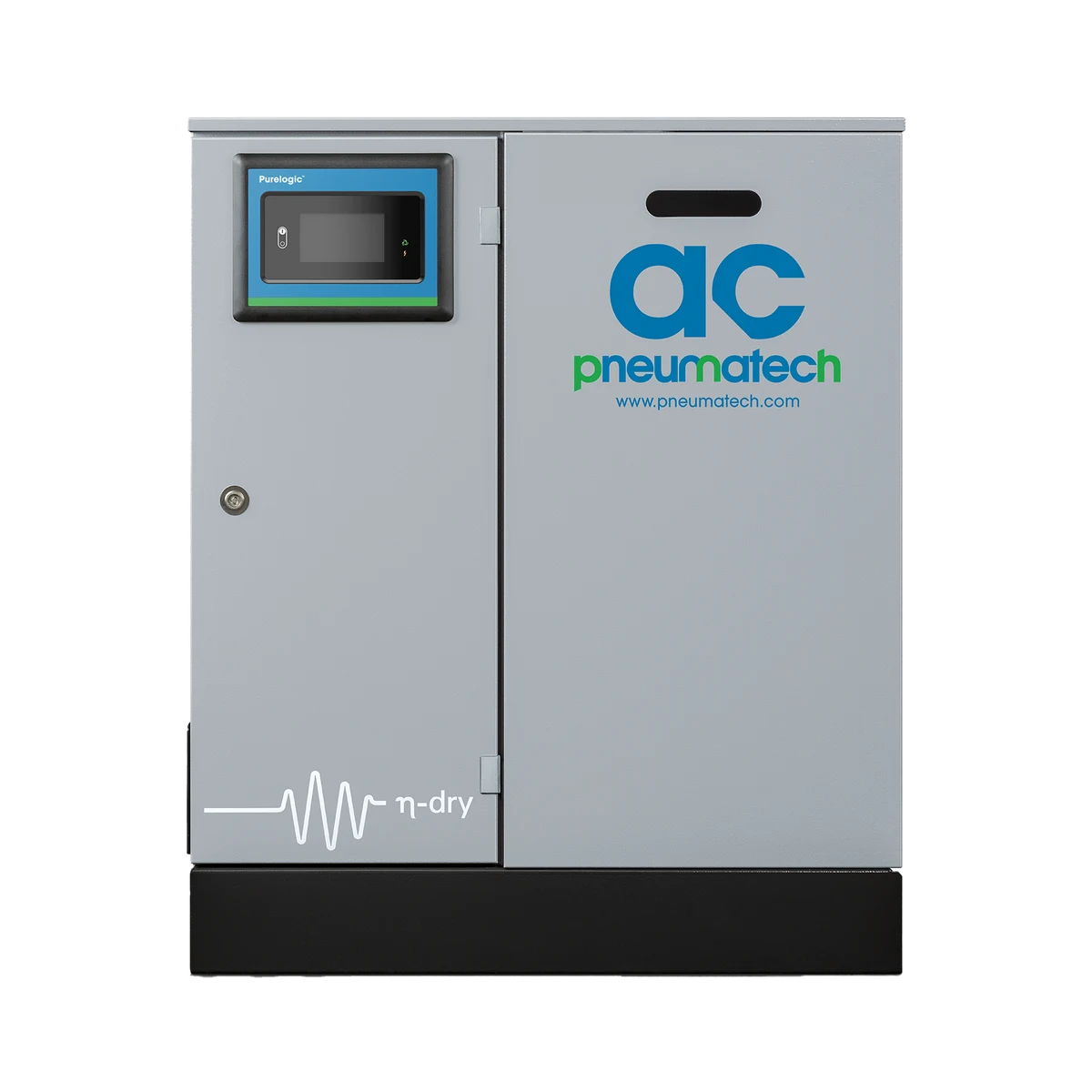

Cyklické sušení; varianty VSD přizpůsobují otáčky zatížení.
AC označuje cyklické kondenzační sušičky. Varianty AC VSD přidávají řízení otáček pro přizpůsobení chladicího výkonu měnící se potřebě sušení.
Vzduch se ochladí, vodní pára zkondenzuje a odloučená kapalina se odvede. Jednotlivé řady níže jsou stále kondenzační sušičky; liší se konstrukcí a řízením chladicího výkonu.
Pro nízkou zbytkovou vlhkost, mrazové prostředí a citlivé procesy. Výběr závisí také na způsobu regenerace.

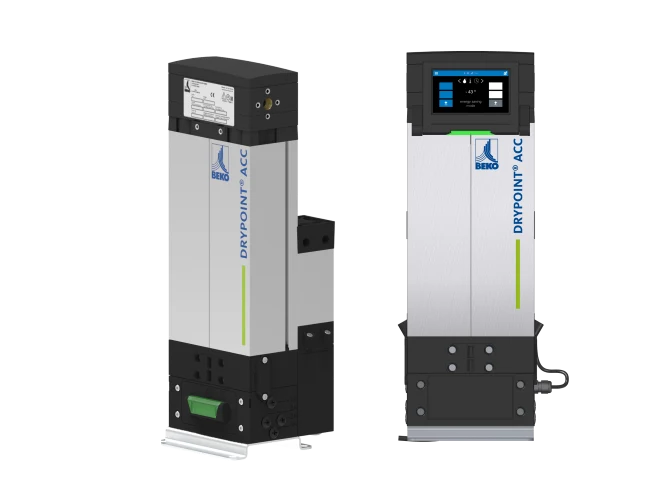

Kompaktní adsorpční sušení pro stroje a samostatné větve.
Kompaktní řešení pro samostatné stroje, doúpravu větví a instalace s omezeným prostorem. U řady ACC výrobce uvádí −40 °C při jmenovitém průtoku; −70 °C je vázáno na snížené zatížení.

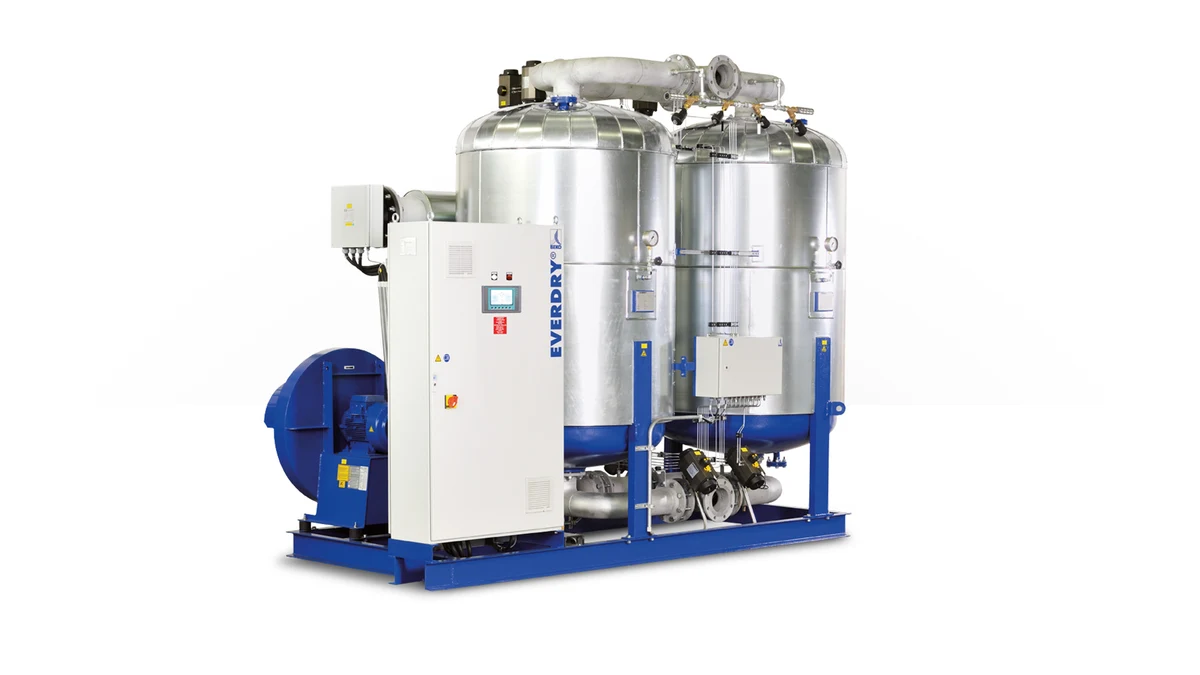

Větší průtoky s tepelnou regenerací nebo využitím kompresního tepla.
Projektově navrhované sušení pro větší průtoky. EVERDRY FR využívá ohřátý vzduch z dmychadla; HOC pracuje s teplem komprese vhodného bezolejového kompresoru.

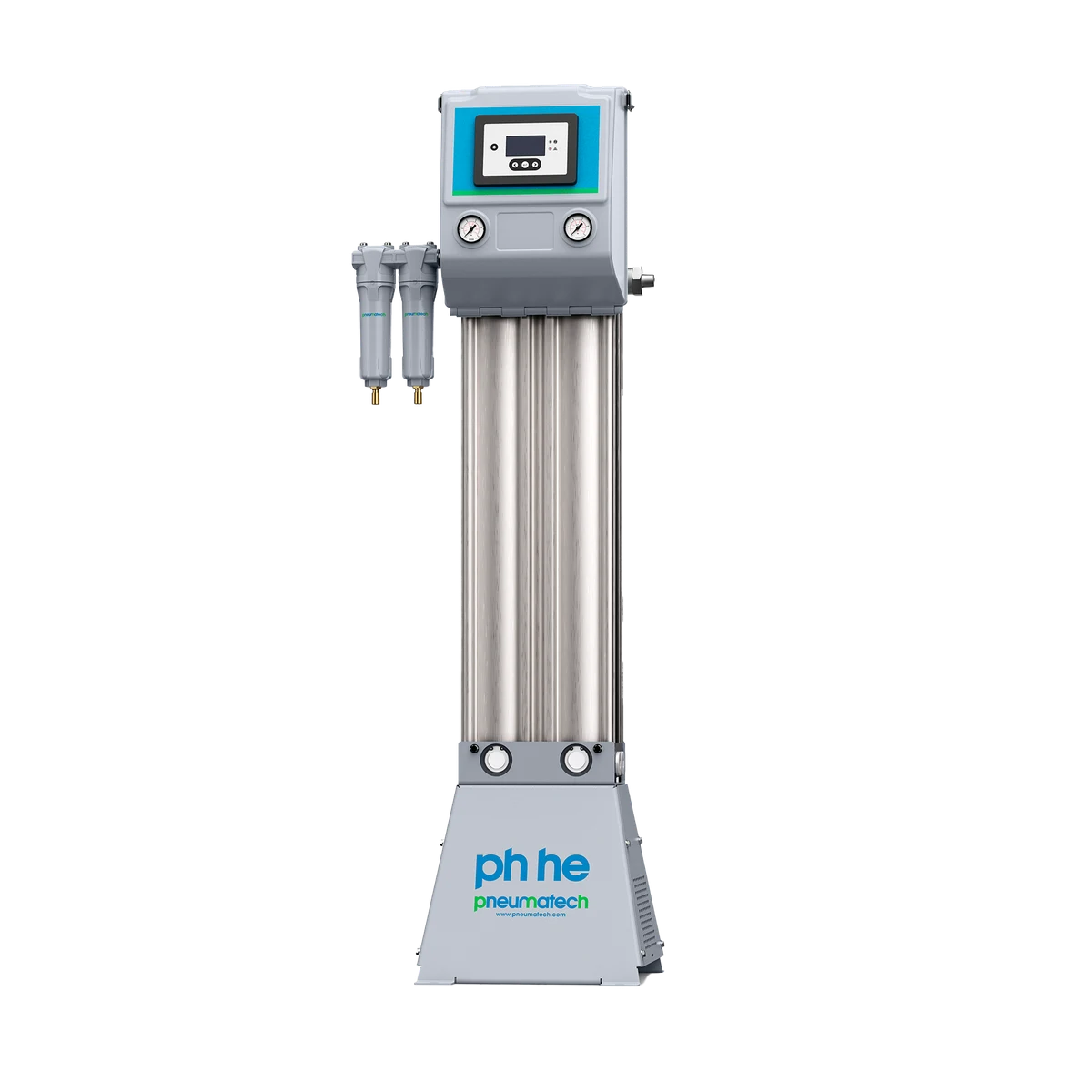

Adsorpční sušení se studenou regenerací částí suchého vzduchu.
Adsorpční sušičky regenerované částí suchého stlačeného vzduchu. Řada PH 12–64 HE používá strukturovaný adsorbent Solides; větší PH varianty pokrývají další průtokové rozsahy.

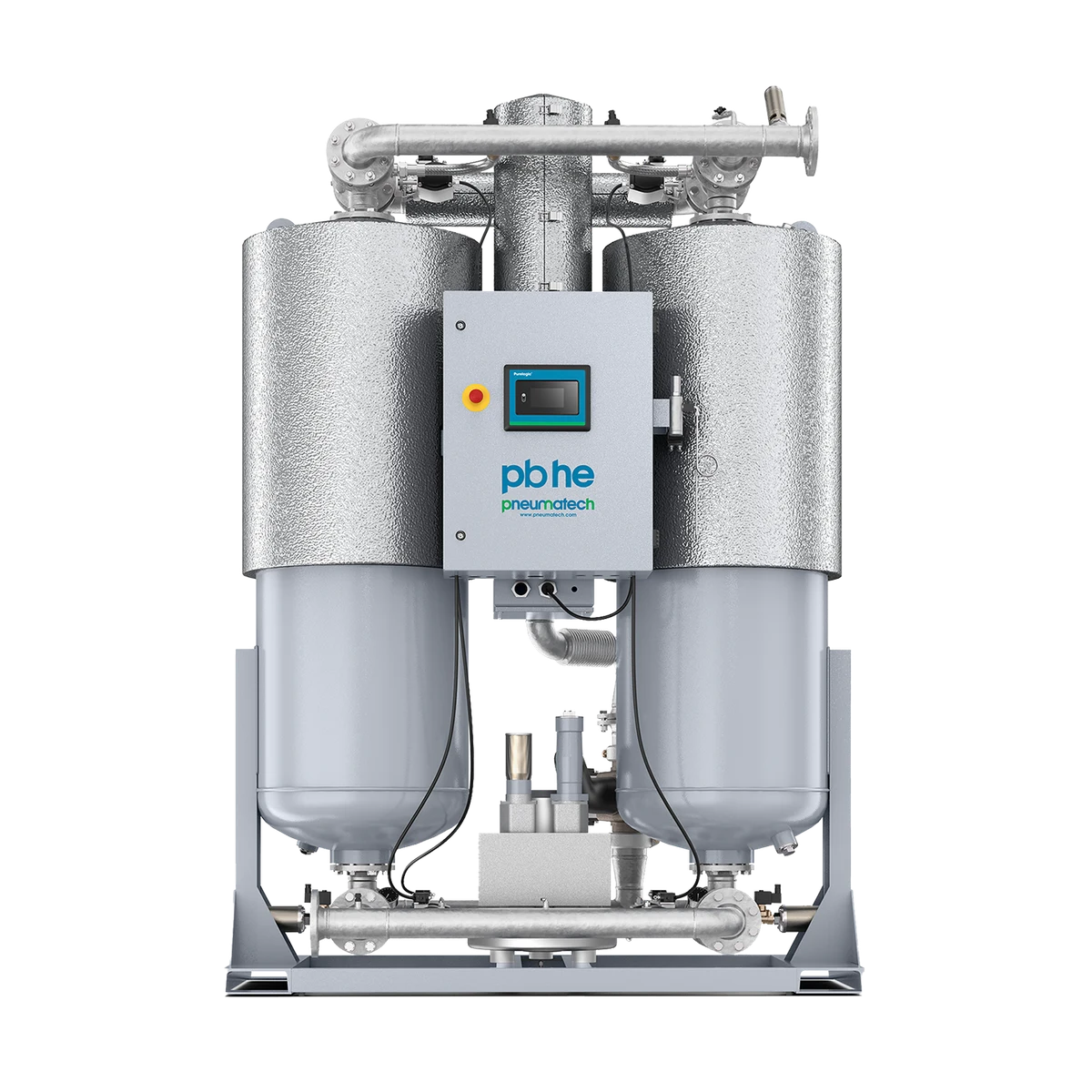

Adsorpční sušení s regenerací dmychadlem pro větší odběry.
Řady PB HE jsou určeny pro větší odběry s důrazem na provozní náklady. PB 760–7400 HE nabízí provedení blower purge a zero purge, která se liší regeneračním a chladicím cyklem.
Principy, parametry a doporučení si otevřete podle potřeby.
Rozhoduje nejnižší teplota rozvodů a citlivost výroby na vlhkost. VSD nebo cyklické řízení není třetí princip sušení — jde o způsob řízení konkrétní kondenzační řady.
| Princip | Tlakový rosný bod | Typické použití | Co započítat |
|---|---|---|---|
| Kondenzační (chladicí) | Typicky +3 °C; podle řady a podmínek | Běžné vnitřní rozvody a průmyslová pneumatika | Příkon chladicího okruhu, tlaková ztráta, letní teploty |
| Adsorpční | Často −40 °C, dle provedení také −20 nebo −70 °C | Mrazové prostředí, přístrojový vzduch a náročné procesy | Regenerační vzduch / teplo, adsorbent a návazná filtrace |
Hodnoty nejsou společnou garancí všech uvedených modelů. Například Mikropor MCY výrobce uvádí s PDP ≤ +5 °C. Pro třídu vody 4 musí vybraná sestava splnit PDP ≤ +3 °C.
Katalogový průtok nepřebíráme bez korekcí. Ověříme jeho referenční podmínky a zda jde o průtok na vstupu, nebo využitelný průtok po odečtení regenerace.
Tlakový rosný bod musí odpovídat procesu a nejchladnějšímu místu potrubí. Kondenzační sušička s kladným PDP sama neochrání venkovní rozvod před kondenzací a mrazem.
Počítáme s maximálním průtokem, minimálním pracovním tlakem a nejvyššími teplotami. Referenční m³/h různých výrobců porovnáváme až po sjednocení podmínek.
Adsorbent chráníme před kapalnou vodou a olejem. U granulovaných náplní řešíme i prach na výstupu; přesná filtrace se řídí konkrétní sušičkou.
Pro kritický odběr navrhneme kontrolu PDP, alarmy a servisní nebo záložní řešení. Otevřený bypass sušičky neudržuje požadovanou suchost vzduchu.
Tlakový rosný bod se vztahuje k provoznímu tlaku. Po expanzi na atmosférický tlak se jeho hodnota změní. Údaje proto nelze přímo zaměňovat; pro návrh sušičky potřebujeme PDP při určeném pracovním tlaku.
Dosáhne nižší vlhkosti, ale přináší jiné nároky na filtraci, regeneraci a údržbu. Pokud procesu stačí kondenzační sušení, nemusí být nižší PDP ekonomicky opodstatněný.
Může mít. Rozhoduje zatížení samotné sušičky v čase a energetická bilance. Způsob řízení kompresoru a chladicího okruhu sušičky jsou dvě odlišné věci.
